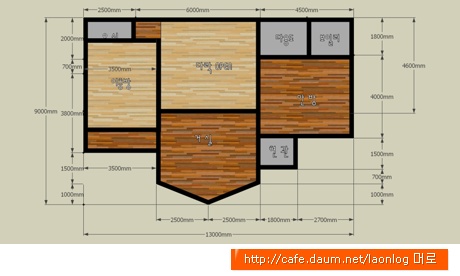

위 평면도 그림은 처음 건축의뢰시 그린 그림입니다.
전체 구조는 그대로이나 치수가 조금씩 차이가 있겠습니다.
가로는 12400 세로는 8500이고 다용도실 옆 보일러실은
화목 보일러가 예상되어 다른 공간으로 사용될 계획입니다.
노랗게 보이는 부분은 좌측은 방이고 우측은 오픈형 다락입니다.
좌측 방 부분은 바로 아래 방 보다도 더 크게 만들어지겠고 오픈형 완전한 이층이
아니지만 완전한 방의 역활을 할 수 있도록 방의 앞뒤로 들창을 크게 내주면 되겠
습니다.
오픈형 다락은 서재나 이층 거실 혹은 아이들 공부방 기타 용도로 다양하게 사용가능하겠습니다.
위 그림은 설계도 모음란에 있는 그림 그대로이나 치수는 조금씩 차이가 나겠고
이층 부분은 차후 마감 예정입니다.
일층의 전체 평수가 다용도실등을 포함해 26.28평이여서 이층부분을 산입하면 30평이
넘어서 30평이상의 허가 평수가 됩니다.
아울러 전체 건축 비용등을 감안해 이층 부분은 차후 마감예정입니다.
하지만 기본 벽체작업과
뻐꾸기창등 일차 작업시 반드시 해놓아야 할 기본적인 작업들은 진행되겠습니다

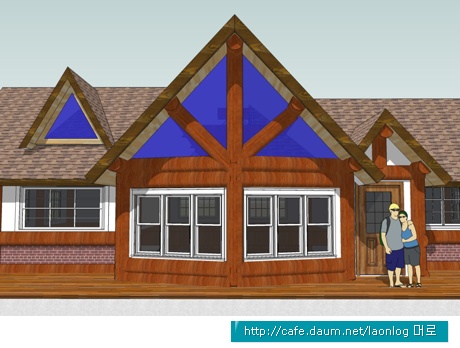

전면 돌출부분이 1미터입니다.
거실 전면의 시원함과 통나무집의 멋을 살리기위해 트러스 가공 예정입니다.
실제 모형과는 약간의 차이가 있겠고 실제 조립시와도 약간 차이가 있겠습니다.
위 그림은 스케치업으로 이미지만 표현한 것입니다.

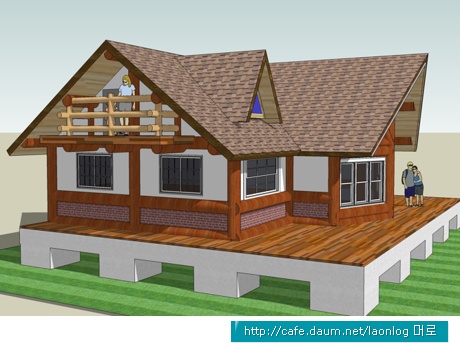

이층 좌측 부분은 차후 방이 되는 부분으로 뻐꾸기 창이 시공되겠는데
위 그림과는 차이가 있겠습니다,
좌측 방에서 길 입구쪽으로 테라스를 설치할 예정입니다.
그림에는 표현되지 않았으나 이층 방이 생기는 부분은 지붕의 전후에 창이
마주보고 설치되겠습니다.

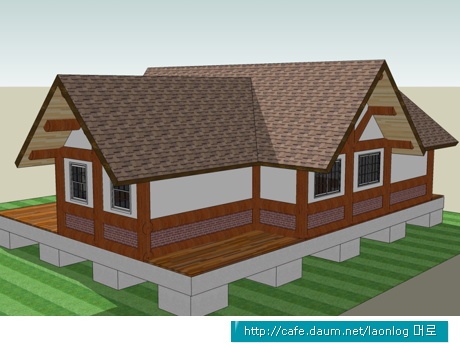

기초부분의 그림은 애초 필로티 구조를 예상하고 그린 것이나
일반 기초로 생각하시면 되겠습니다.
외벽 마감은 브릿지 아래 파벽 혹은 베벨 사이딩이고 위는 백색 테라코 마감으로
이전 집들과 대동 소이 합니다.
골조 모형을 올리도록 하겠습니다.
골조 가공 작업은 오늘부터 진행되겠습니다.
