새로운 도면 이미지입니다.



평면도는 다시 올리도록 하겠습니다.

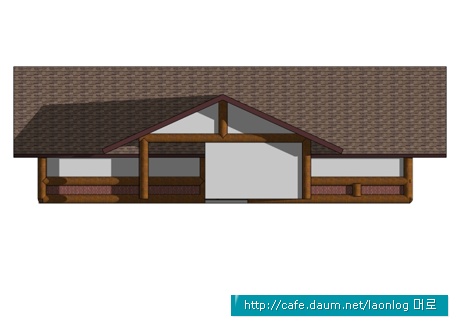

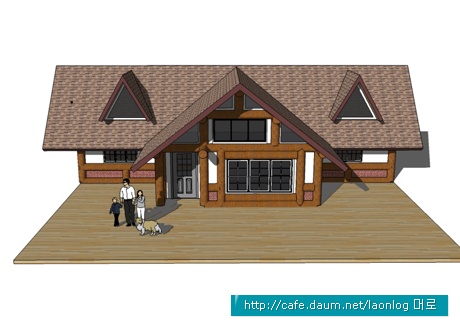

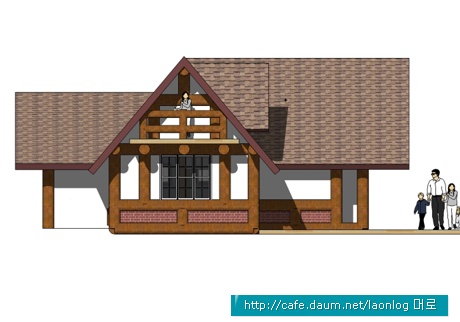

정면도



이런 구조에선 좌우 이층 방이 생길수 있습니다.



바닥 평수는 그대로이고 전체 평수를 늘리고 방을 늘릴 수 있는 구조



가운데 부분은 이층 거실로 사용 가능

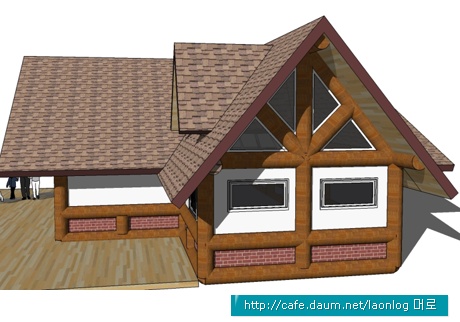

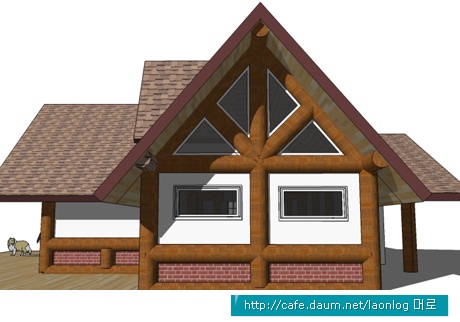

우측면

트러스를 넣어 수공식 통나무집의 특색을 나나내주고 고정창을 시공해 채광 역할도 하게끔....

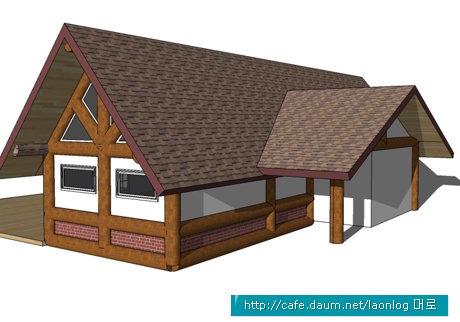

후면  보일러실이나 창고로 활용



앞 뒤 균형을 맞추기위해 기둥을 앞 라인에 맞춰 세우고 지붕을 연장해

시공합니다.



물론 평수가 늘어나겠지만 다양한 용도로 사용가능할것으로 보입니다.

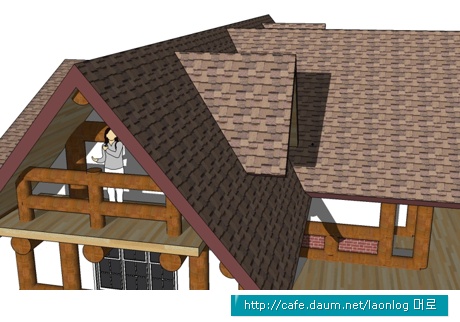

좌측면 이층방에서 경치가 좋은 쪽으로 테라스 설치



좌우 변동 가능

현장 여건에 따라 좌우 위치 이동시키면 되겠습니다.









좀더 실용적인 공간 구성이 되자면 이층 방의 앞 뒤로 뻐꾸기 창이 생기면 활용도가

뛰어나겠습니다.





외벽 마감은



다양하게 접목 가능하겠습니다.



1.ALL  테라코 마감

2.ALL 파벽 마감

3.사이딩 마감  가.시다사이딩

                      나.로그사이딩

                      다.시멘트 사이딩

                      라.기타 사이딩



4.위 혼합 마감

5.황토벽돌 마감

6.흙벽 마감

7.피죽 마감(많은 시간이 소요되는 마감입니다^^:)



8.기타 등등

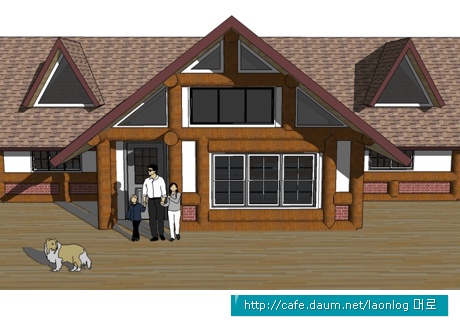

집에서도 선글라스를 끼고 있네요.  혹 마이클?  ^^;;;

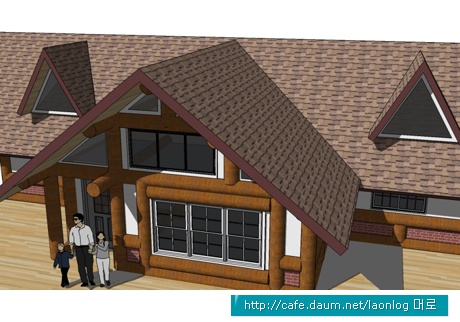

뻐꾸기 창의 이미지가 좀 다릅니다. 방의 활용도를 위해서 옆으로 넓게 만들어 줘야

겠습니다.







뒷쪽에도 뻐꾸기 창이 있다면 바란스가 맞겠지요?

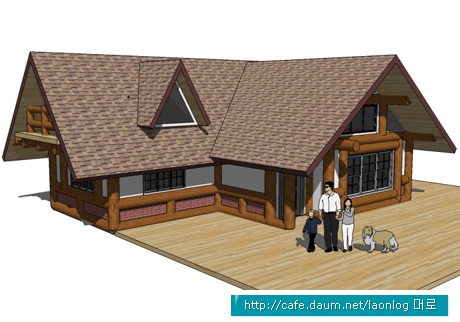

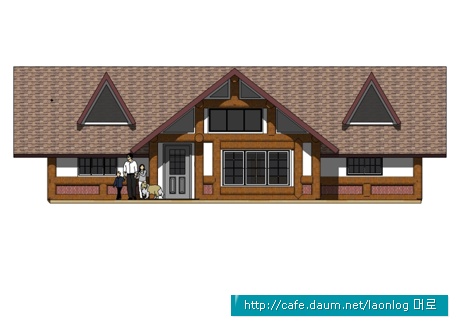

후면



원래 하얀 벽 부분만 평면도상의 공간이나 기둥을 좌측으로 더 정면과 동일한

크기로 세워주고 지붕을 덮어준 모습입니다.



자전거나 오토바이 혹은 차고로도 사용 가능하겠습니다.

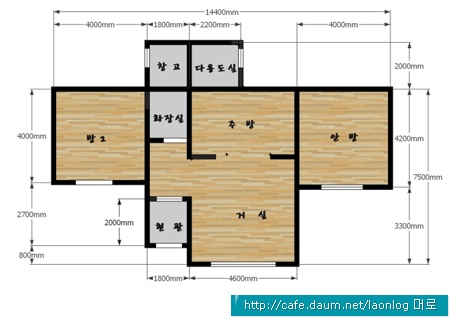

1층 평면도입니다.



두무절님이 보내주신 평면도를 약간 수정한 것입니다.

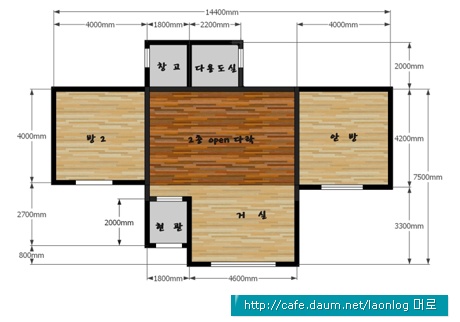

이층 다락은 가운데 부분만 표시 되었는데



위 이미지 그림처럼 좌우로 주 지붕이 길게 자리잡을경우

좌우로 방이 두개 들어서겠습니다.



실제적으로 총 방이 네개나 되겠습니다.

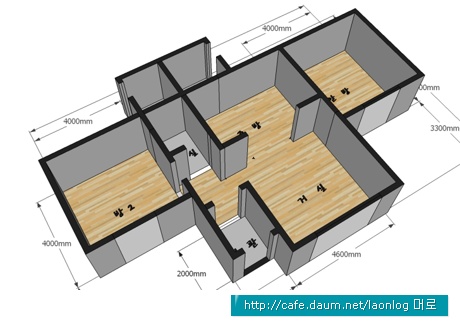

입체적으로 표현해 본것입니다.
