외장 마감재 : 건축물의 외관(외벽, 지붕)을 마감하는 재료이다.
* 외장 마감(외벽, 지붕 마감공사)재의 기능
① 비와 눈의 침투방지
② 마감의 표면은 용도와 내구성, 보수, 미학적인 관점에서 만족스러운 것
③ 수분 확산에 관련된 성능 규정에 충족할 것
④ 내화규정에 만족할 것(일부)
⑤ 외부로부터 소음을 차단할 것
⑥ 외장마감 안쪽에 모든 수분의 배수,환기 System을 설치하는 것이 좋다.(Wall Vent)
* Siding(외벽 마감)재 종류 : 목재, 하디, 비닐, 조적, 스타코 등 지면으로부터 200mm이상 띄움
① 목재 사이딩(Wood Siding)
- 보온성이 뛰어나며, 미관이 아름답다. 시공성 좋지만, 고가이다
- 등급 : 나무결 무늬에 따라 수직(Vertical Grain), 플랫(Flat grain), 혼합(Mixed grain)형태
가 있으며, 대부분은 플랫 형태가 많으며, 수직무늬의 경우에는 품질이 좋다.
- 표면 : 스므스(Smooth), 러프(Rough), 쇼-텍스쳐(Saw-textured)등이 있다.
- 모양 : Drop, Tong&Groove, Rustic, Log cabin, Bevel등 형태있음
그중 베벨 사이딩이 가장 많이 사용
- 수종 : (적)삼목, 레드파인(방부처리), SPF(도장처리), 특수목(방킬라이, 멀바우 등)
- 비를 맞거나 습기가 차면 뒤틀리기도 하고 병충해 약해 유지보수 필수(Wall Vent 설치 보완)
- 스테인작업으로 방충, 발수, 자외선 차단을 할 수 있다.
[Bevel] [Tong&Groove] [Log] [Channel]

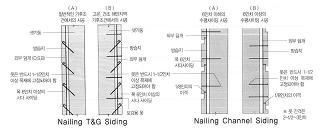

[Wood Siding 시공법] [Flashing 시공법]
※ 스마트 랩 사이딩(재료 : 도장된 Rated Siding Exposure 1 OSB)
※ 랜치 사이딩(주 사용 재료 : 4'x8' 더글라스)
② 하디 시멘트 사이딩(Cement Siding)
- 경량(11kg/㎡)에 고강도 화이버 시멘트 재질(50년 이상의 수명)
- 목재의 질감 그대로 표현하였으나 휘거나, 변형 등이 없다.
- 사계절의 일기 변화가 많은 우리나라 기후에 적합한 높은 내구성 지님
- 충격과 저항력에 강하고 특히 불연재이고 방음이 뛰어난 경제적인 제품
- 해충 벌레 등으로 인한 영향이 없다.
- 시공 후 페인트 등의 채색으로 건축주의 색상 선택의 폭이 다양하다.
- 시공시 미세먼지로 인한 불편함이 있다.(전용 절단기를 이용하면 시공성 우수)
- 알루미늄 부자재로 시공성 높일 수 있다.(부자재 : 인코너, 아웃코너, 스타트, J채널 등)
[Cement Siding] [기존건물] [외장 리모델링-시멘트]
[Cement Siding 시공법]
③ 비닐 사이딩(Vinly Siding)
- PVC로 내구성이 뛰어나며 어떤 기후조건에도 영향을 받지 않는다.
- 가벼워 하중 부담을 주지 않는다.
- 방수성이 뛰어나고 시공이 용이하며 청소가 쉽다.
- 가격이 저렴하며 유지보수가 쉽다.
- 사이딩 자체의 수축․팽창이 많고, 부자재 시공이 많아 부실사례가 가장 많은 외장재이다.
- 시간이 지남에 따라 자외선과 외기에 의해 미세 크랙이 발생 할 수 있다.
- 바람이 많은 날 떨리는 소리가 날 수 있다.(피스 고정 부적절시)
[비닐 사이딩 부자재]
[비닐 사이딩 시공법]
1. 주판재-겹침 1＂이상
2. 스타트-코너로부터 3＂남김
3. 코너-스타트보다 3/4＂길고, 마감보다 1/4＂낮게 시공한다.
4. 고정 철물 자리(느슨한 고정)
④ 조적 마감
- 내화성능이 매우 뛰어나며 우아함을 느낄 수 있다.
- 외벽과 1＂이상 띄우고 철물을 이용하여 연결 조적한다.(기초 계단형태로 설치 요망)
- 비흘림을 설치하고 배수 및 환기 구멍의 중심간격은 800, 1,200mm이하로 설치(기초에 따름)

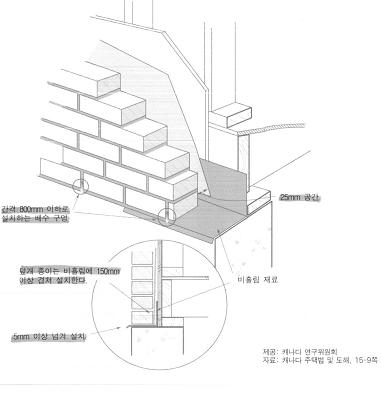

[조적 마감 상세2]
⑤ 스타코, 드라이 비트 마감
- 두벌의 포틀랜드 시멘트 기본 코팅과 초벌의 마감 코팅을 처리한 치장재
- 공기가 길고 고가이지만 화려하다.
* 트림재 및 코너 마감재(구조재편의 판재부분 참고)
① 트림재(주 외부몰딩) : 창호와 사이딩의 재료분리대 역할을 하며 외장마감의 포인트 역활
- 주 사용 재료 : 1X4(WRC, Spruce), 방부목Comb27X95, WRC 2X4 등
② 코너마감재 : 사이딩과의 닿는 벽체 모서리(인, 아웃)에 시공된다.
- 주 사용 재료 : 1X4(WRC, Spruce), 방부목Comb27X95, WRC 2X4 등
- 인코너 모서리에는 방부목 2x2 사용 多
① 사이딩을 시공후 트림, 코너마감재를 시공하는 방법
- 정면 마감이 좋고, 시공성이 좋다.
- 사이딩과 트림, 코너마감재 사이에 징크재를 시공해주는 것이 좋다.
- 부재가 수축을 하여도 틈이 적게 생긴다.
- 창문보다 마감재가 나온다.
② 트림, 코너마감재를 시공후 사이딩 시공하는 방법
- 측면 마감이 좋다.
- 사이딩 및 트림, 코너 마감재의 수축에 의한 틈이 생겨 코킹 처리가 필수적이다.
- 창문쪽 마감이 자연스럽다.
* Roofing(지붕 마감공사)재 종류 : 아스팔트 슁글, 목재 쉐이크, 기와, 금속판 등
① 아스팔트 슁글
- 가격이 저렴하고 설치가 빠르다.
- 다양한 모양과 색상이 있으며 시공면적당 무게가 가볍다.
- 자연 접착제(Self Sealing) : 높은 온도를 받으면 자연적으로 내려 눌려 서로 붙음.
- 슁글 작업 시간은 따뜻한 오전이 적당하다.
|
품 명 |
보증기간(년) |
시공면적(Bundle당) |
노출 길이(mm) | |
|
일반사각 슁글 |
20 |
3.1㎡ |
145 | |
|
이중그림자 슁글 |
30 |
3.1㎡ |
145 | |
|
2.3㎡, 3.1㎡ |
145 | |||
|
육각 슁글 |
30 |
3㎡ |
145 | |
|
삼중슁글 |
그랜드 매너 |
50 |
1.86㎡ |
203 |
|
프레지덴 셜 |
100 |
1.55㎡ |
203 | |
[일반사각 슁글] [이중그림자 슁글] [육각 슁글] [그랜드 매너] [프레지덴셜]

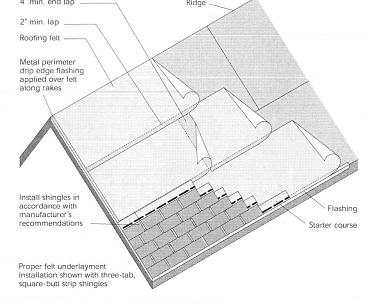

[슁글 시공법(슁글 1개당 규정된 전용 못 개수 : 32~38mm 4ea, 강풍지역 6ea)]
1. 바탕청소
2. 프라이머 도포(온도가 높고, 방수시트 시공시 생략 가능)
3. 방수시트 및 방수펠트로 방수작업(방수시트는 미끄럼 방지를 위해 부직포가 있는것 사용)
4. 방수작업시 물끊기 작업 동반(처마쪽 후레슁은 시트아래, 박공쪽 후레슁은 시트 위로 시공)
5. 먹줄치기(노출길이 간격)
6. 슁글에 슁글본드 바른후(생략 가능) 처마끝에서부터 시공한다.
7. 시작열은 2겹시공을 한다.(아래 슁글은 고무쪽을 노출시킨다-처마쪽 누수 방지 역할)
8. 벽돌모양으로 시공한다.
9. 벨리부분은 벨리후레슁을 이용하여 물끊기를 해준다.(후레슁 미사용시는 스텝 겹침 시공한다.)
10. 리지, 힙 부분은 일반슁글을 비늘모양으로 절단 겹침 시공한다.(노출못 전용 실란트 처리)
* 지붕공사 하자(지붕 마감재가 낡거나 찢어지는 것 보다 부실 시공의 원인이 더 크다.)
1. 잘못된 지붕덮개(OSB)의 시공
- 제대로 연결되지 않아 덮개의 끝부분 구부러스고, 물을 흡수 하여 부풀게 된다.
- 이런 움직임들이 못이 빠지는 원인이며, 누수의 원인이 된다.
2. 잘못된 못의 시공
- 요구치 보다 적은 수의 못질(슁글1개당 못은 4ea, 강풍지역에서는 6ea 시공)
- 못의 위치가 너무 높거나 낮게 고정된 것
- 못의 길이가 짧은 것
- 깊게 고정되지 않고 넓게 박히는 스태플로 시공한 것
3. 지붕 설계와 리모델링
- 잘못 설치된 물받이
- 측벽과 만나는 지붕 골
- 물이 흘러 들어갈 수 있는 지붕
- 지나치게 복잡한 지붕라인
4. 슁글에 접착재
- 물이 슁글 끝부분으로 들어갔을 때 틈이 없는 접착재로 시공되면 물이 빠져나가지 못하고
슁글이 겹쳐져 있는 부분으로 새어 들어간다.
- 만약 틈이 없는 슁글을 계속 사용해야 한다면 지붕골과 굴뚝 후레슁이 물이 왕창 쏟아지지
않도록 확실히 시공해야 하며, 슁글 아래로 물이 쉽게 빠져나갈 수 있도록 해주어야 한다.
5. Breaking Bundle
- 경사가 센 지붕의 용마루에 슁글을 구부려 올려 놓으면 파손의 우려가 있다.
6. 후레슁
- 지붕의 후레슁 설치(지붕골, 박공끝, 측벽끝, 처마끝, 굴뚝 등)
- 굴뚝 후레슁을 교체하기 전에 굴뚝 몰타르에 금이 갔거나, 벽돌의 파손 확인
- 파손시 보수 및 교체후 후레슁 작업
② 목재 쉐이크
- 고급스럽고 따뜻한 느낌을 준다.
- 매우 가벼워 지붕 경사면 하중 부담이 적어 내충격성도 강하다.(소음 차단효과)
- 노출면은 도끼로 팼기 때문에 섬유질이 살아있어 수분의 침투가 없다.
- 화재에 취약하다.
- 습기가 많고 숲이 많은 지역에서는 방부처리된 제품 사용을 권장한다.
- 규격 : 19X610mm, 폭 : 부정형

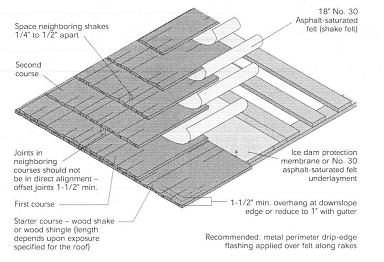

[목재 쉐이크 시공법]
1. 방부목재 또는 방청메탈을 상을 노출 폭 간견으로 가로로 건다.→배수 간격유지 5mm내외
- 노출폭은 지붕 물매가 4:12 이상일때 250mm으로 하고 물매가 낮을 경우 노출폭을 줄인다.
2. 낙수끝단(시작점)은 1-1/2＂돌출 겹침 시공한다.
3. 각 부재에 옆면 20mm내외에 2＂이상 방청 꽈배기 못을 상에 2개 이상 시공한다.
4. 각 부재의 사이는 1/4~1/2＂의 여유를 둔다.(수축팽창 고려)
5. 겹침시공시 3줄까지 이음매가 같은 위치에 두지 않게 시공한다.
6. 같은 줄의 이음매가 1-1/2인치 이상 벗어나게 시공한다.
7. 용마루 및 힙쪽은 전용 크리지갭을 사용한다.
8. 시공이 완료되면 청소후 스테인처리를 해 준다.
③ 기와(점토)
- 고급스러운 느낌을 준다.
- 무거우며 지붕 경사면 하중 부담이 크다.(구조설계시 고려)
- 화재에 매우 강하고 풍압 저항이 우수하다.
- 종류 : 재료(점토, PVC, 메탈 등)
모양(평기와, S형기와, 전통기와 등)
④ 금속판(동, 알루미늄, 납, 티타늄 징크 등)
- 내구와 내화, 내수성이 우수하다.
- 눈이 쉽게 제거되기 때문에 적설량이 많은 지역 유리하다.
